 Introduction
La but
de la fabrication assistée par ordinateur ou FAO est
d'écrire le fichier texte contenant le langage de pilotage d'une
machine-outil à commande numérique, ou blocs ISO. Ce
fichier va décrire précisément les mouvements que
doit exécuter la machine-outil à commande numérique
pour réaliser les surfaces demandées.
La
conception de la pièce à fabriquer est faite à
l'aide d'un logiciel de Conception assistée par ordinateur (CAO) :
on nomme le fichier ainsi obtenu "modélisation 3D".
Cette modélisation 3D est ensuite « exportée »,
c'est-à-dire sauvée depuis la CAO dans un fichier
intermédiaire. Certaines FAO savent relire directement les
fichiers des grands fournisseurs de CAO.
Dans
d'autres cas, la CAO et la FAO sont complètement
intégrés et ne nécessitent pas de tranfert. Pour ces
logiciels, on parle de CFAO (Conception et Fabrication Assistés
par Ordinateur).
 Le programmeur
crée les parcours en respectant les choix d'outil, les vitesses de
coupe et d'avance, et les stratégies d'usinage à mettre en
œuvre. Le logiciel de FAO "plaque" les trajectoires des
outils choisis sur la modélisation 3D et enregistre celles-ci sous
forme d'équations complexes.
 Activités (2h30)
Il
s’agit de personnaliser une médaille de porte-clé. Ce
TP est le premier du série qui permet de découvrir
rapidement les possibilité et les avantages de la CFAO.
-
Utiliser le logiciel SOLIDWORKS pour modifier le texte de la gravure en
le remplaçant par votre nom ou un autre texte.
-

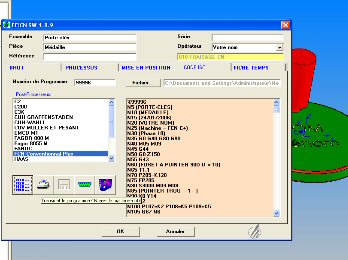

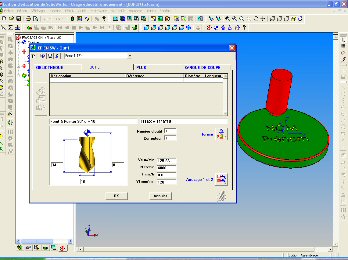

Utiliser le logiciel intégré EFICN (qui se sert de
l'environnement de SOLIDWORKS), pour choisir les outils de coupe et les
surfaces à usiner.
- Editer le programme ISO de pilotage de la machine-outil.
- Télécharger ce programme du PC vers la fraiseuse à
commande numérique et réaliser l'usinage.
|
